Инструментальное обеспечение для проведения исследований био-физических характеристик водной экосистемы, качества воды, абразионно аккумуляционных процессов в прибрежной зоне и реках, трансформации стоков и оценка техногенного и антропогенного влияния на водную экостсему.

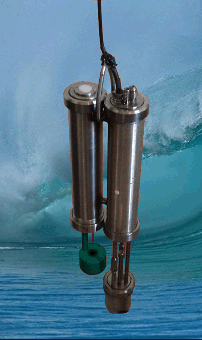

Комплекс гидро-био-физический ГБА
АВТОНОМНЫЙ
ПОГРУЖНОЙ
Регистрация данных в стандартных единицах – спектральный коэффициент ослабления направленного света (прозрачность водной среды) в м-1; мутность – в соответствии с "Water quality; Determination of turbidity" ) ISO 7027 в единицах мутности формазина (formazine) (ЕФМ) FTU и весовых единицах – мг/л; температура – в градусах С; соленость в ЕПС; подводная фотосинтетически-активная радиация – в mkEinsteins/m2.sec
Применение
Экологический мониторинг - Автономный Комплекс гидро-био-физический ГБА
предназначен для оперативного проведения исследований пространственного распределения и вертикальной стратификации основных параметров, характеризующих био-физические свойства водной эко-системы при проведении экологического мониторинга и оценке качества водной среды– температуры, солености, концентрации взвешенного вещества, подводной фотосинтетически активной радиации (ФАР). Состав комплекса по требованию ЗАКАЗЧИКА может быть скорректирован и включать, взамен существующих или дополнительно, измерительные каналы: концентрации хлорофилла-а, дисперсный состав взвешенного вещества, скорости течения.
Исследование трансформации речных вод в морские, абразионно-аккумуляционных процессов и контроль качества водной среды - выявление абразионных участков, направления переноса потока взвешенных наносов, локализация участков поступления загрязненных вод склонового стока в урез водной акватории, исследование биофизических процессов в водной экосистеме.
Основные достоинства
Комплекс ГБА включает измерительные каналы:
1. Турбидиметр – мутномер ИМП с каналом гидростатического давления.
2. Измеритель солености ( электропроводности).
3. Измеритель температуры.
4. Измеритель подводной фотосинтетически- активной радиации Квант-А.
Состав комплекса по требованию ЗАКАЗЧИКА может быть скорректирован и включать, взамен существующих или дополнительно, измерительные каналы : концентрации хлорофилла-а, дисперсный состав взвешенного вещества, скорости течения.

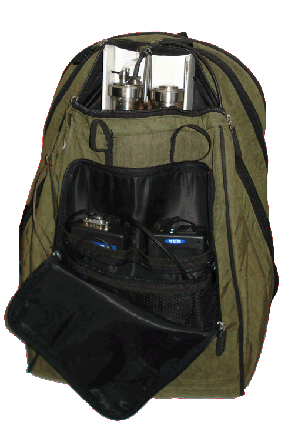

Комплект поставки включает:
1.Комплекс ГБА погружной.
2.Автономный источник питания 13В, 2.1А.
3. Пульт индикации и накопления данных.
4. Зарядное устройство.
Основные технические характеристики
Настоящий прибор является уникальным по своим параметрам и не имеет себе равных по простоте применения и точности измерения, что достигается применением новых принципов и методик. Комплекс ГБА комплектуется по требованию Заказчика измерительными каналами, наиболее полно соответствующих направлению проводимых исследований.
Мультипараметричность комплекса делает его универсальным при проведении исследований.
В традиционных турбидиметрах-мутномерах загрязнение иллюминаторов приводит к ослаблению измеряемого светового потока ианализируется как повышение мутности водной среды - что приводит к значительной погрешности измерения мутности водной среды. Применение разработанных особой конструкции и методики позволило исключить влияние поверхностной пленки и загрязнения иллюминаторов на результат измерения.
ИССЛЕДОВАНИЕ АБРАЗИОННО-АККУМУЛЯЦИОННЫХ ПРОЦЕССОВ.

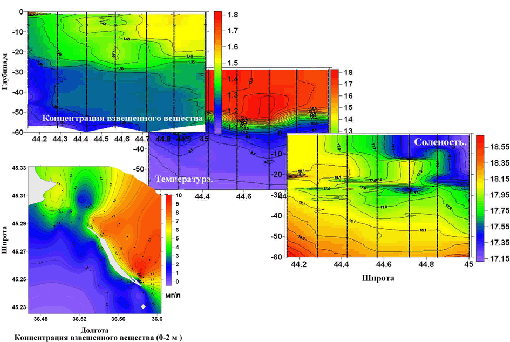

Мутность воды, зависящая от концентрации взвешенных в ней веществ является одним из основных параметров, характеризующих процессы трансформации взвешенного вещества при абразионно - аккумуляционных процессах. Для исследования мутности воды применяются турбидиметры (мутномеры) позволяющие объективно проводить исследования пространственного распределения и вертикальной стратификации взвешенного вещества в районе исследований. Мутность воды является информативным параметром при изучении потоков осадочного вещества в толще вод, вместе с изучением взвешенного вещества всех видов, при классификации водных масс и исследовании их трансформации (Азовоморской и Черноморской водных масс в Керченском проливе; речных в морские (см.рисунок-разрез в СЗ части Черного моря); прибрежных стоков; абразионно-аккумуляционных процессов с определением локальных абразионных участков и направление переноса взвешенного осадочного материала и последующего его аккумулирования (на рисунке - район о.Коса Тузла); литодинамических процессов, с учетом абразии берегов и вовлечения во взвешенное состояние донных осадков, так и перенос загрязнений из прибрежных источников).
Комплекс ГБА имеет гибкую структуру с возможностью регистрации данных на ПА-1 с последующей записью данных на ПК. Питание комплекса осуществляется от автономного источника питания («БПА»). Зарядка аккумуляторов БПА проводится от зарядного устройства.
Управление работой комплекса, отображение и накопление информации осуществляется с помощью пульта ПА-1, входящего в состав комплекта.
ПА-1 имеет энергонезависимую память, в которой сохраняется после отключения питания вся текущая информация об установленных параметрах, режимах его работы и результатах измерений.
Таблица основных характеристик комплекса ГБА
|
Диапазон измерений: Коэффициента ослабления света Концентрация взвеси Мутности Температуры Расчетная соленость Квантовая облученность Гидростатического давления,Мпа |
0.06 - 20 (1/м) 0.12 - 30 мг/л 0.2 - 50 ЕМФ (ед. по формазину) -2 - 35 град.С 0.2 - 40 епс (ед. практ. солености) 0.002 - 2000 mkEinsteins/m2.sec 0-10 |
|
Погрешность апроксимации квантовой чувствительности |
5% |
|
Точность измерения
|
0,5% |
Точность оценки мутности
|
0,2 ЕМФ в диапазоне 0.2 - 9.9 ЕМФ 1 ЕМФ в диапазоне 10 - 50ЕМФ |
|
Цена единицы наименьшего разряда, не более: Квантовая облученность, μEinsteins/m2.sec Гидростатического давления,Мпа |
0.001 0.05 |
|
Спектральный диапазон, нм |
400-700 |
|
Динамический диапазон |
1000000 |
|
Рабочая температура |
0 - 40° |
|
Глубина погружения |
до 100 м |
|
Габариты: |
длина 25 см, диаметр 5 см |
|
Вес |
не более 0.5 кг |
|
Электропитание* (аккумулятор входит в комплект поставки) |
автономное, 13В, 2.1А/ч |
|
Потребляемая мощность |
не более 0.4 Вт |
|
Индикация и накопление результатов измерений (пульт индикации входит в комплект поставки) |
цифровая (возможно сопряжение с другими регистрирующими устройствами) |
Комплект поставки комплекса ГБА
Наименование и условное обозначение |
Кол-во |
Комплекс ГБА погружной* |
1 шт. |
БПА 13В, 2,1А |
1 шт. |
ЗУ** |
1 шт. |
ПА-1 |
1 шт. |
Кабель связи пульта с ПК |
1.0м |
Кабель связи *** |
10 м |
РЭ |
Компл. |
* * * * *
