Инструментальное обеспечение для проведения исследований био-физических характеристик водной экосистемы, качества воды, абразионно аккумуляционных процессов в прибрежной зоне и реках, трансформации стоков и оценка техногенного и антропогенного влияния на водную экостсему.
Комплекс гидро-био-физический
МУЛЬТИПАРАМЕТРИЧЕСКИЙ
ПОГРУЖНОЙ АВТОНОМНЫЙ
Регистрация данных в стандартных единицах – спектральный коэффициент ослабления направленного света (прозрачность водной среды) в м-1; мутность – в соответствии с "Water quality; Determination of turbidity" ) ISO 7027 в единицах мутности формазина (formazine) (ЕФМ) FTU и весовых единицах – мг/л; температура – в градусах С; соленость в ЕПС; подводная фотосинтетически-активная радиация – в mkEinsteins/m2.sec; скорости течения - см/сек; концентрация хлорофилла-а - в мкг/л.
Применение

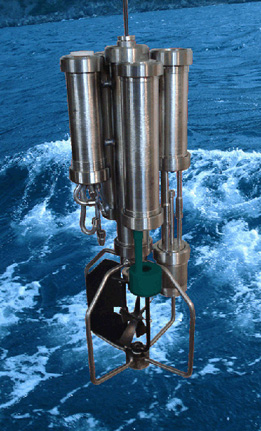

Экологический мониторинг - Комплекс гидро-био-физический мультипараметрический "КОНДОР"
предназначен для оперативного проведения исследований пространственного распределения и вертикальной стратификации основных параметров, характеризующих био-физические свойства водной эко-системы при проведении экологического мониторинга и оценке качества водной среды – подводной фотосинтетически активной радиации (ФАР), концентрации хлорофилла - а, концентрации взвешенного вещества и его дисперсного состава, скорости течения и его направления, гидростатического давления, температуры, солености.
Комплекс гидробиофизический зондирующий «КОНДОР» предназначен для исследования:
1. Абразионно - аккумуляционных процессов - выявлять локальные абразонные участки по максимальным концентрациям взвешенного вещества; определять направление потока и расход взвешенных наносов, с учетом скорости и направления течения и его дисперсного состава; определять участки аккумуляции. Локализовывать литодинамические системы.

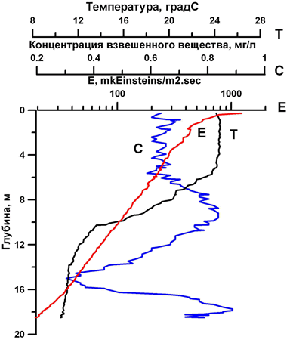

2. Пространственного распределения и вертикальной стратификации основных параметров, характеризующих био-физические свойства водной экосистемы и продуктивности вод - подводной фотосинтетически активной радиации (ФАР), концентрации хлорофилла-а, концентрации взвешенного вещества и их трансформации с учетом динамических процессов в исследуемом районе - трансформации речных вод в морские, прибрежных стоков, особенности трансформации вод в проливах...
Основные достоинства

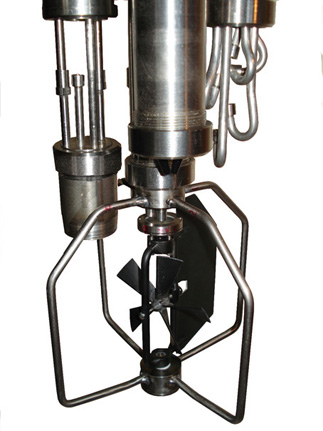

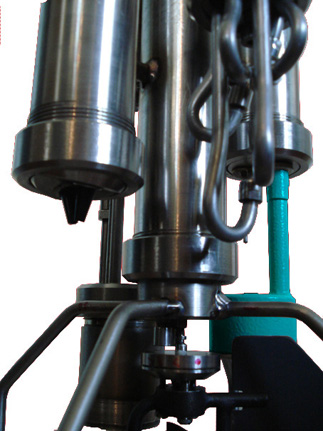

Комплекс КОНДОР включает измерительные каналы:
1. Турбидиметр – мутномер ИМП с каналом гидростатического давления.
2. Измеритель подводной фотосинтетически- активной радиации "Квант-А"
3. Измеритель флюоресценции хлорофилла-а - "Флю-Х"
4. Измеритель скорости течения - "ИТА".
5. Измеритель дисперсного состава взвешенного вещества - " ИДС-А"
6. Измеритель солености ( электропроводности).
7. Измеритель температуры.
Состав комплекса по требованию ЗАКАЗЧИКА может быть скорректирован и включать, взамен существующего или дополнительно, измерительные канал концентрации хлорофилла-а спектрофотометрический - "СП-Х".
Комплекс включает:
1.Комплекс " КОНДОР" погружной.
2.Автономный источник питания 14,8В, 2.8А.
3. Пульт индикации и накопления данных.
4. Зарядное устройство.
Регистрация данных и управление комплексом осуществляется пультом автономным "ПА-1". Данные исследований переписываются на ПК. Софт прилагается.
Основные технические характеристики
Настоящий прибор является уникальным по своим параметрам и не имеет себе равных по простоте применения и точности измерения, что достигается применением новых принципов и методик. Комплекс КОНДОР комплектуется по требованию Заказчика измерительными каналами, наиболее полно соответствующих направлению проводимых исследований. Мультипараметричность комплекса делает его универсальным при проведении исследований.

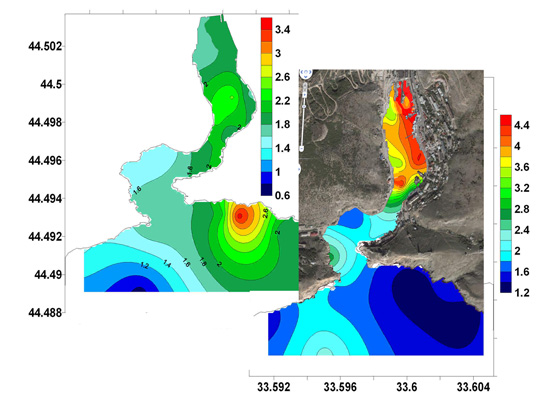

ИССЛЕДОВАНИЕ ЗАГРЯЗНЕНИЯ БУХТ И АБРАЗИОННО-АККУМУЛЯЦИОННЫХ ПРОЦЕССОВ.
Использование выражения "загрязнения водной среды взвешенными веществами и растворенными органическими веществами" обосновано тем, что высокие значения концентраций как взвеси, так и растворенного органического вещества в большинстве случаев регистрируются в местах наиболее активного техногенного и антропогенного воздействия, и оказывают негативное влияние на экологию морской среды. Кроме того, высокие концентрации взвешенного вещества могут служить косвенным индикатором повышенного содержания в воде соединений тяжелых металлов и бактериальных загрязнителей, которые адсорбируясь на взвесях, переносятся вместе с ними.
Мутность воды, зависящая от концентрации взвешенных в ней веществ является одним из основных параметров, характеризующих процессы трансформации взвешенного вещества при абразионно - аккумуляционных процессах. Для исследования мутности воды применяются турбидиметры (мутномеры) позволяющие объективно проводить исследования пространственного распределения и вертикальной стратификации взвешенного вещества в районе исследований.
Мутность воды является информативным параметром при изучении потоков осадочного вещества в толще вод, вместе с изучением взвешенного вещества всех видов, при классификации водных масс и исследовании их трансформации (Азовоморской и Черноморской водных масс в Керченском проливе; речных в морские (см.рисунок-разрез в СЗ части Черного моря); прибрежных стоков; абразионно-аккумуляционных процессов с определением локальных абразионных участков и направление переноса взвешенного осадочного материала и последующего его аккумулирования (на рисунке - район о.Коса Тузла); литодинамических процессов, с учетом абразии берегов и вовлечения во взвешенное состояние донных осадков, так и перенос загрязнений из прибрежных источников).

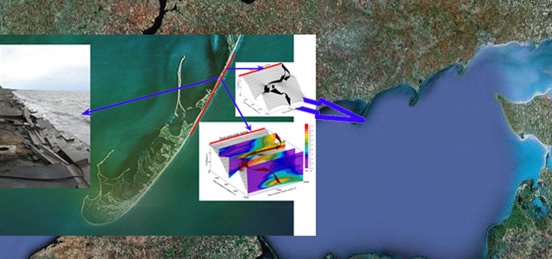

В результате проведенных экспресс - исследований трансформации поля взвешенных наносов на локальном участке Бердянской косы получены качественные и количественные данные о потоке наносов локальной литодинамической системы с выявлением абразионных участков, миграционных процессов и формировании аккумулятивных форм рельефа. При этом получены количественные данные о емкости и бюджете потока наносов.
Комплекс "КОНДОР" имеет гибкую структуру с возможностью управления комплексом, регистрации данных на выносном пульте. Накопленные на пульте данные переписываются на ПК. Питание комплекса осуществляется от автономного источника питания («БПА»). Зарядка аккумуляторов БПА проводится от зарядного устройства.
Таблица основных характеристик комплекса "КОНДОР"
|
Диапазон измерений: Коэффициента ослабления света Концентрация взвеси Мутности Скорости течения Направления течения Квантовая облученность Концентрация хлорофилла-а Температуры Расчетная соленость Гидростатического давления,Мпа |
0.06 - 20 (1/м) 0.12 - 30 мг/л 0.2 - 50 ЕМФ (единиц по формазину) 0.2-100 см/сек 0 - 360 град 0.002 - 2000 mkEinsteins/m2.sec 0.02-100 мкг/л -2 - 35 град.С 0.2 - 40 епс (единиц практ. солености) 0-10 |
|
Погрешность апроксимации квантовой чувствительности |
5% |
|
Точность измерения
|
0,5% |
Точность оценки мутности
|
0,2 ЕМФ в диапазоне 0.2 - 9.9 ЕМФ 1 ЕМФ в диапазоне 10 - 50ЕМФ |
|
Цена единицы наименьшего разряда, не более: Квантовая облученность, μEinsteins/m2.sec Гидростатического давления, Мпа |
0.001 0.05 |
|
Спектральный диапазон, нм |
400-700 |
|
Динамический диапазон |
1000000 |
|
Рабочая температура |
0 - 40° |
|
Глубина погружения |
до 100 м |
|
Габариты: |
длина 25 см, диаметр 5 см |
|
Вес |
не более 0.5 кг |
|
Электропитание* (аккумулятор входит в комплект поставки) |
автономное, 14,8 В, 2.8 А/ч |
|
Потребляемая мощность |
не более 1.2 Вт |
|
Индикация и накопление результатов измерений (пульт индикации входит в комплект поставки) |
цифровая (возможно сопряжение с другими регистрирующими устройствами) |
Комплект поставки комплекса "КОНДОР"
Наименование и условное обозначение |
Кол-во |
Комплекс КОНДОР погружной* |
1 шт. |
БПА 14,8 В, 2,8А |
1 шт. |
Пульт индикации и накопления данных. |
1 шт. |
Зарядное устройство |
1 шт. |
РЭ |
Компл. |
* * * * *
